开思小马课堂 | 路虎行驶中突然无法加速,发动机故障灯点亮的故障案例

发布时间e:2020-10-27


车辆信息


车      型 :Range Rover Sport/ L494

年      款:2014

发动机型号:3.0 SC V6

行驶里程 : 20563km

故障现象:正常行驶中突然无法提速,发动机故障灯亮

故障现象确认


经试车确认出现故障时行驶中无法提速,且车身抖动严重,仪表提示性能受限,发动机故障灯点亮。

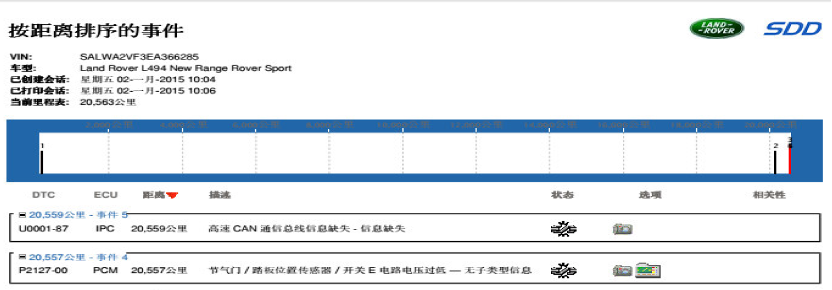

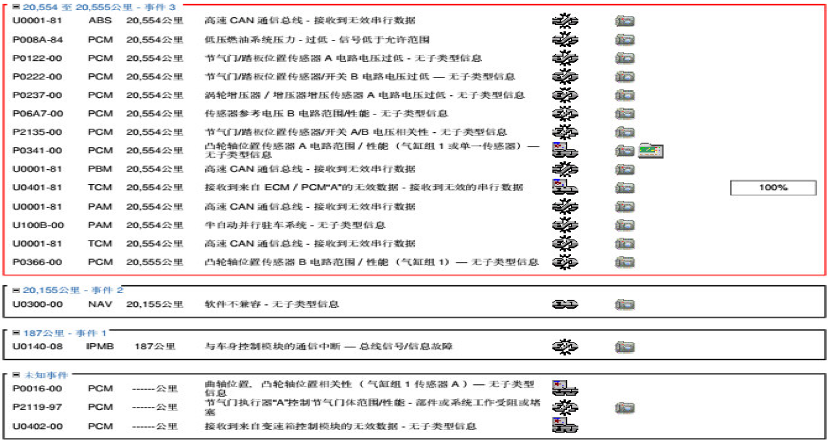

用SDD读取相关故障代码,如下图所示:



一次出现20多个故障代码,会让很多修理工无所适从,不知道哪个真哪个假,完全无从下手。


有经验的维修师会仔细分析这张密密麻麻眼花缭乱的诊断界面,其实每一个故障代码都有自己的特点,比如时间顺序或里程顺序,显示了故障发生的节点;每一条故障代码后面还有一个符号,表示该故障代码是当前故障还是历史故障;每一条故障代码都一并储存了相关定格数据,俗称数据流,这些数据记录了故障发生时车辆的状况,如发动机转速、车速、当时的工作温度、发动机点火情况、喷油情况、燃油压力、各传感器数据,这些数据会帮助维修师分析故障发生的具体原因。


当然,我们不能去分析所有的故障代码,有经验的维修师会保存目前的诊断结果,然后清除所有故障代码,再去模拟故障发生的条件,使故障再现,这时的故障才是当前正在发生的故障。


再次进行故障确认


清除所有故障代码,再次上路试车,确认该车出现故障时行驶中无法提速,踩油门没有反应,但发动机不会熄火,且车身抖动严重,仪表提示性能受限,发动机故障灯点亮。


车辆以跛行回家模式运行。

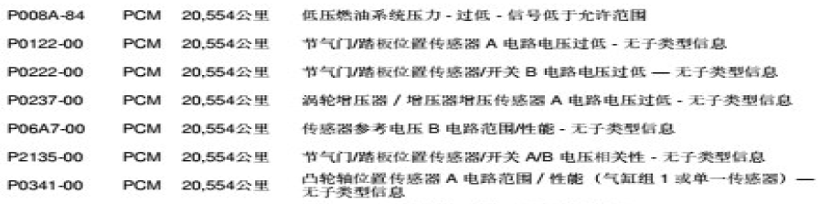

连接SDD,读取故障码为:


根据发动机故障代码相关的系统电路图,首先检查第一个故障代码,P008A。

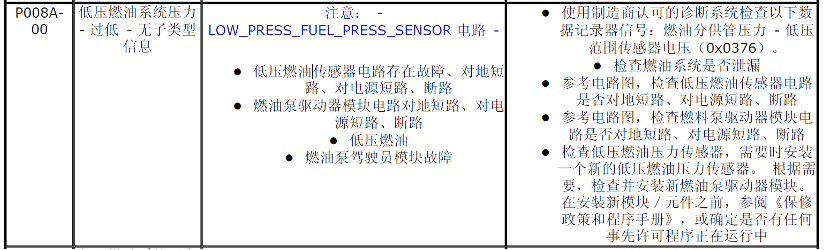

图中蓝色字体为厂家提示重点关注的内容

注意:低压燃油压力传感器电路

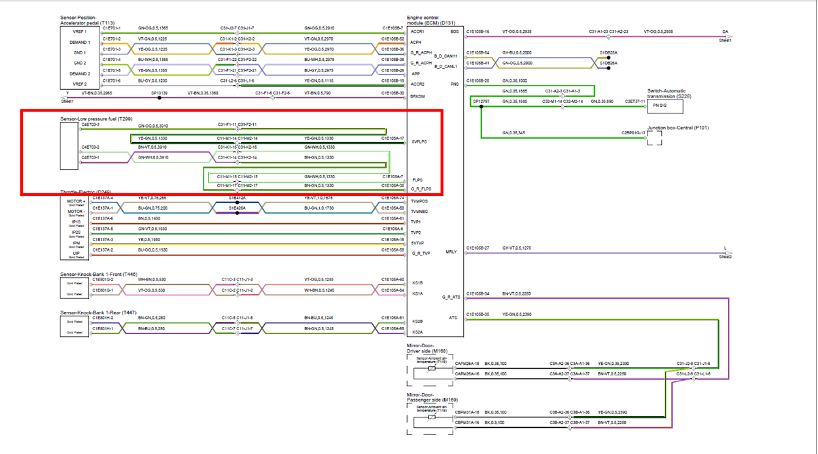

下图为低压燃油压力传感器-电路图:

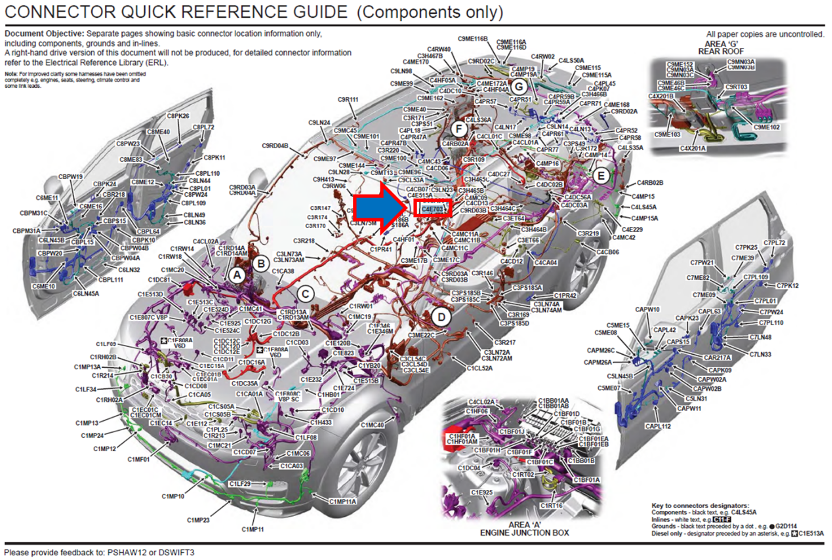

根据原件布置图,压力传感器插头代号为C4E703,位于后座下面右侧。

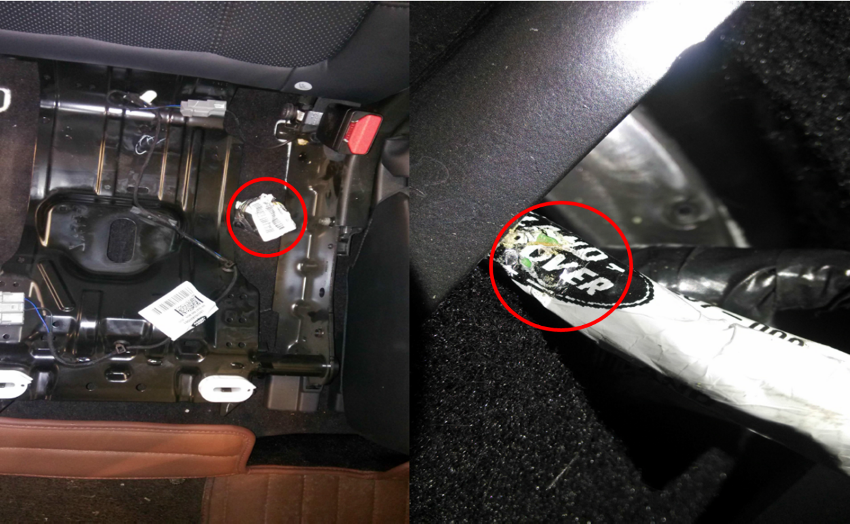

拆开右后坐垫,座椅本身安装正确,检查过程中发现汽油滤清器上方的线束与座椅存在相互挤压痕迹,线束保护套已经磨破,而且发现其中一根绿橙色的线也磨破,和后座的金属架发生短路搭铁,根据上面的电路图,发现该线即为低压燃油传感器的5V电压线,由于线路的弹性,车辆静止不动时线路和金属架之间有微小的间隙,一切正常,当车辆上路行驶处于颠簸状态时,线路和后座金属架会发生短路。

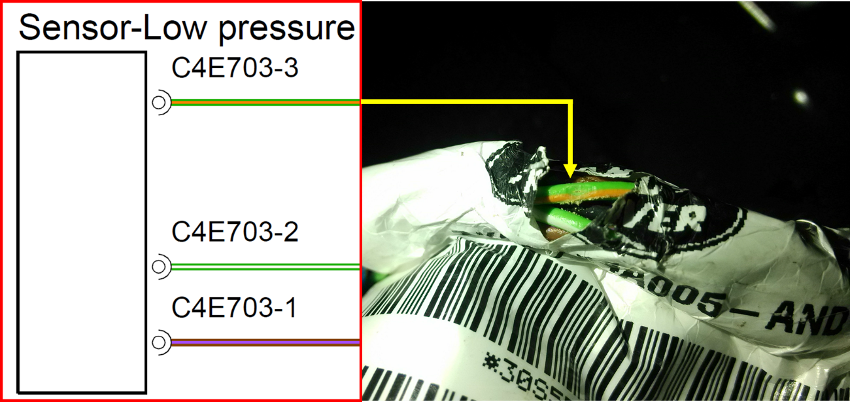

实体线束颜色与原车电路图导线颜色完全相同。

维修总结


该车并没有发生过交通事故,也没有拆装过后排座,然而却发生了后排座金属架干涉线束的故障,说明该批次的车辆应该都有相关的故障发生,这并不是人为拆装后安装不规范造成的故障,而是车辆在设计时线路走向不合理造成的故障,以上故障希望能为同行检修此类故障提供思路。

车辆中以电压作为信号的传感器全部使用标准5V供电,该电压由ECM内部提供,设有电路保护功能,大部分传感器共用同一条电源线,所以当5V供电线出现故障时往往会同时出现很多故障码,该案例就属于此类故障,一条线出现问题会影响和该线相关的所有传感器工作不正常,切记不要盲目更换配件,电工知识在维修此类故障时显得至关重要。
