皇冠锐志充电系统故障维修案例

发布时间e:2021-01-30

丰田皇冠和锐志使用相同的GR系列发动机,都是V型6缸,排量有2.5和3.0两种,两种发动机物理结构完全相同,由于活塞行程不同,排量也不相同。发动机电子控制系统基本相同,但充电系统在细节上有所不同,发电机也不能通用,下面是两个最近发生的真实案例,希望能对同行有所帮助。



1、一辆2005年的皇冠,3GR3.0发动机,在某连锁维修店香蜜湖旗舰店维修,进厂时故障现象为充电指示灯点亮,发电机不发电。


有20多年维修经验的师傅在确认外围线路正常的情况下,更换了原厂发电机,配件从4S店拿货,更换后发电机发电电压正常,+B输出电压14.3V,但充电指示灯不熄灭。师傅怀疑新买的发电机有问题,于是从外面配件店拿了一个品牌件,更换完成后故障依旧,充电指示灯仍然点亮,但发电机发电正常。师傅找到配件供应商重新发了一个原厂的发电机,安装后还是相同故障,发电电压14.3V,完全符合要求,但充电指示灯不熄灭,这已经是第三个发电机。

师傅怀疑是组合仪表坏了,导致充电指示灯常亮。聪明的师傅并没有直接订货更换新的组合仪表,而是和其它车辆对调了组合仪表,本车的充电指示灯依然常亮,认为有故障的组合仪表装在另一辆车上完全正常,证明还是充电系统问题。

万般无赖下,师傅把车直接送到了丰田某4S店,在4S店又换了一个发电机,这是更换的第四个发电机,故障依旧。4S店年轻的师傅也束手无策,他们认为发电机外形完全一样,线路插头也一样,肯定是对的,4S店的配件不可能有质量问题,充电灯亮,我们也没办法,你开回去自己检查吧。

垂头丧气的老师傅又把车开回了自己的店里,百思不得其解。

车辆充电系统,很重要但线路和结构简单的不能再简单的系统,让一个有多年维修经历的老师傅焦头烂额。

虽然更换之前已经确认过外围线路没有问题,但更换了几个发电机故障依然存在,师傅不再怀疑发电机问题,开始从自身找原因,是不是哪里检查得不够仔细。

该车型发电机外围线路共有五条,再次检查每条线路,是否有短路、断路或接触不良,炎热的夏季在温度非常高的维修车间汗流浃背弯腰弓背的检查了三天,仍然没有发现任何问题,所有线路都很正常。

曾经怀疑ECM(发动机控制单元)有问题,但因为价格昂贵,而且安装后如果故障不能排除,商家不给退换货。

走投无路的情况下,求助到了我们开思售后技术团队。

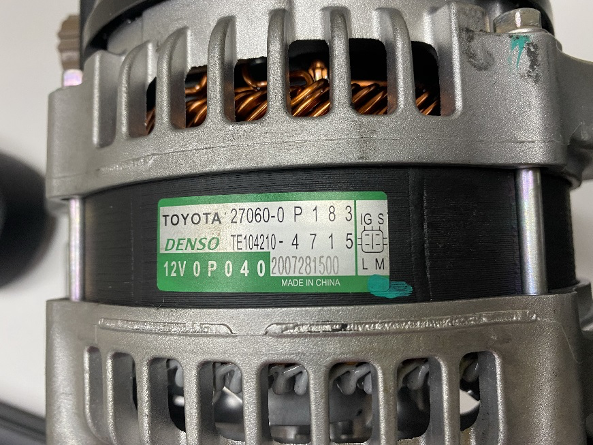

我们的技术人员查看了对方发来的在4S店购买的发电机图片,配件编号为“27060-0P183”。该型号对应的发动机型号为5GR,即2.5排量的发动机,而该车铭牌显示发动机型号为3GR,3.0排量的发动机。

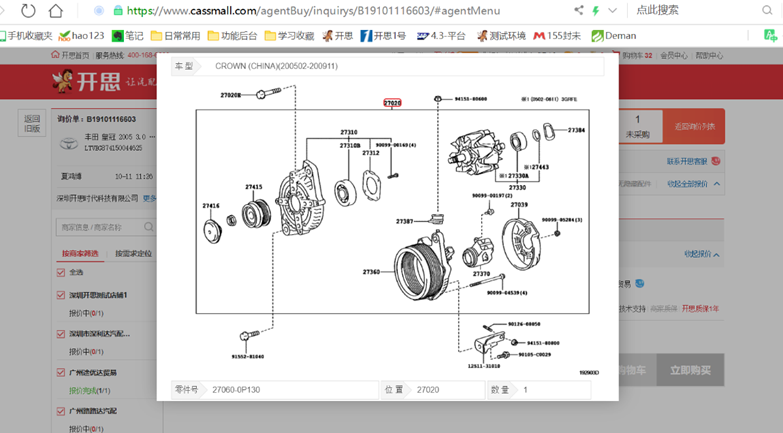

按照对方提供的车架号在我们开思平台查到的发电机配件编号为“27060-0P130”,如下图:


我们仔细分析一下3.0和2.5这两款发动机适配的发电机外围电路图。

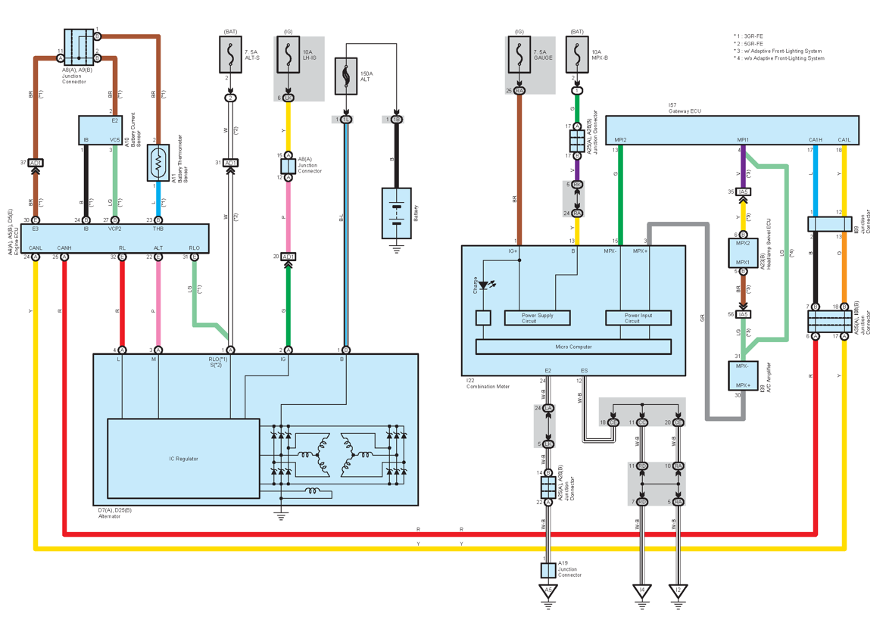

下面是该车型发电机外围线路图,仔细阅读这张电路图就可以发现3GR(3.0)和5GR(2.5)发电机外围线路的确不同,其中发电机连接器1号端子在3GR发动机上的功能为RLO,直接进入ECM-31/E。在5GR发动机上的功能为S,直接连接到蓄电池正极,监测蓄电池正极电压。


5GR(2.5)发电机除+B外,其他四条线的定义分别为:

1号脚,S端子,连接蓄电池正极,直接检测蓄电池正极端子电压;

2号脚,IG端子,钥匙开到ON或发动机启动后供电;

3号脚,M端子,连接至发动机电脑,由ECU(发动机电脑)提供用电负荷信号;

4号脚,L端子,充电指示灯,连接至发动机ECU。


3GR(3.0)发电机除+B外,其他四条线的定义分别为:

1号脚,RLO,发动机ECU提供的控制发电机发电模式发电功率的信号;

2号脚,IG端子,钥匙开到ON或发动机启动后供电;

3号脚,M端子,发动机ECU提供的用电负荷信号;

4号脚,L端子,发动机ECU提供的充电指示灯信号。


除2号脚外,其他所有端子信号全部由发动机电脑提供。但线路连接的插头物理形状完全一样,这种设计上的小小失误让很多维修资料缺乏且学习能力不强的修理工掉在坑里无法自拔。

他们按照我们提供的配件号码重新订了一个发电机,更换后故障彻底排除。

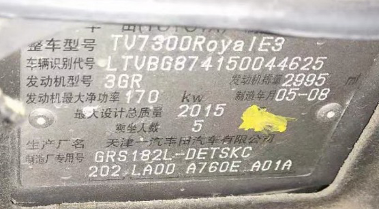

2、另一个案例是前几天刚刚发生的,下面是该车型的车辆铭牌。


故障现象同样是更换发电机后充电指示灯常亮,发电机发电电压正常。

配件是店家从长期合作的配件供应商拿货的,商家也完全弄不明白这是怎么回事。

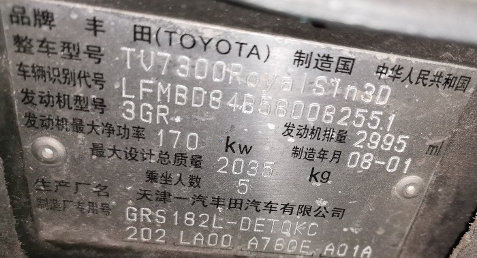

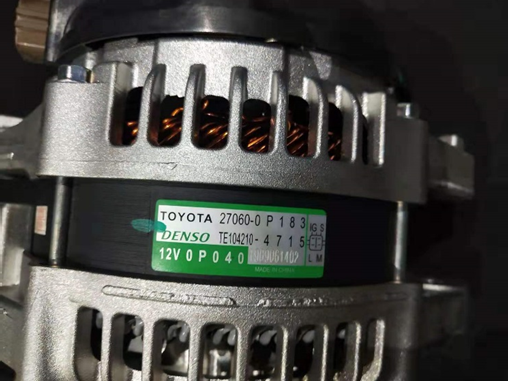

车辆铭牌显示该车发动机型号为3GR,排量3.0,车辆出厂日期为2008年,比较新,下面的图片是店家购买的新的发电机的型号,配件编号为27060-0P183,和前一个发电机型号完全相同,从照片的发动机端子定义可以看出,这个发电机适配的发动机型号是5GR(2.5排量),而车辆铭牌上的发动机型号是3GR(3.0排量)。

不知情的维修师同样认为,发电机外形完全一样,插头完全一样,应该是通用的。不同的是他并没有接二连三的更换发电机,而是直接求助开思的售后技术人员。

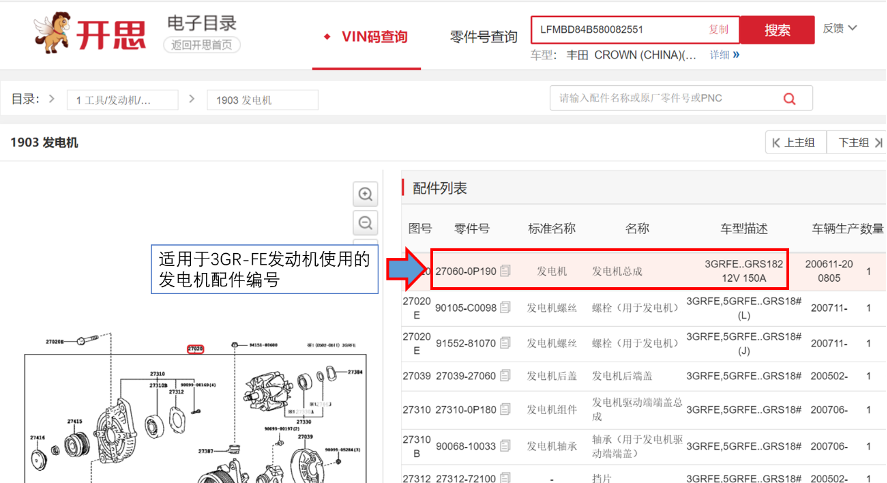

下面的图片是开思售后技术人员按照铭牌显示VIN在开思平台查到的发电机型号,配件编号为27060-0P190。


按照该配件编号重新订购一个发电机,安装后一切正常。

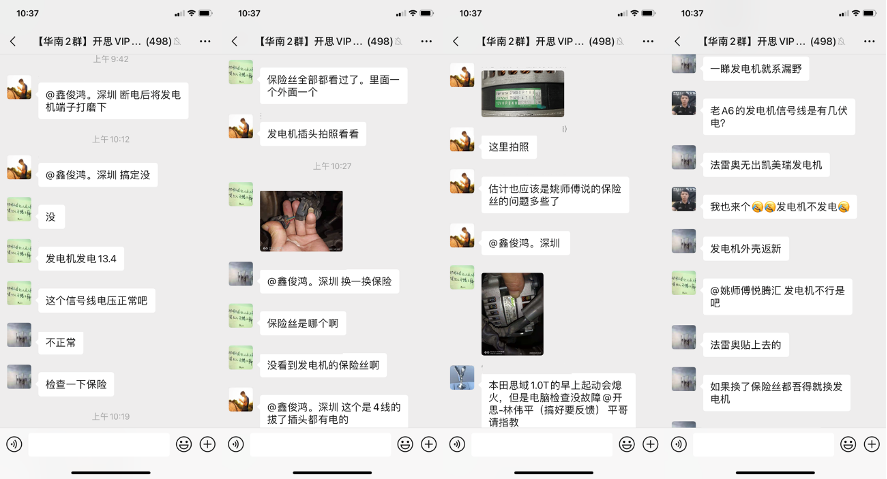

就在我写这篇文章时,公司VIP技术交流群有几个人在同时咨询同一个问题,依然是更换发电机后充电系统工作不正常,在汽车所有系统中,充电系统是最简单的,为什么还有很多人无法快速排除故障呢,究其原因,无非是细节做得不到位。

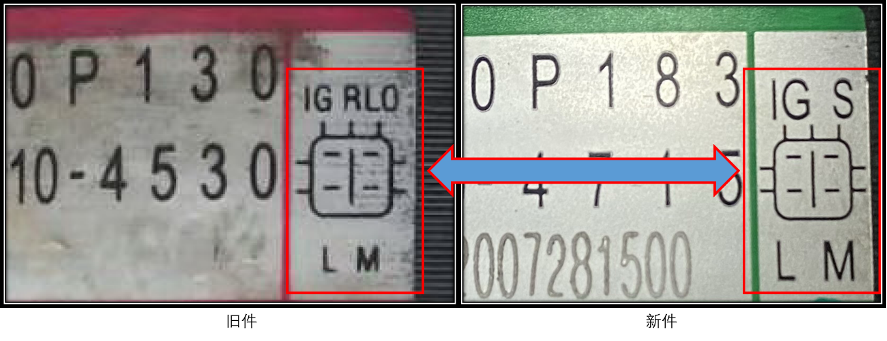

下面给大家一个非常简单好记的判断发电机是否适合该车型的方法,就是直接比较原车发电机和新发电机连接器端子定义是否完全一样。


一个简简单单的充电故障,而且配件也是原厂件,前前后后维修了五天,最后在开思帮助下得到了完美的解决。

开思平台强大的译码能力和售后人员的专业素质得到了客户的高度肯定。
