小马课堂 | 路虎仪表多个故障灯亮

发布时间e:2020-11-03

车辆信息


车      型 : Range Rover Sport

年      款:2014

发动机型号:3.0 SC V6

行驶里程 : 37800km

故障现象:仪表多个故障灯点亮


故障现象确认


车辆进厂仪表提示紧急制动不可用,DSC 不可用等相关故障:

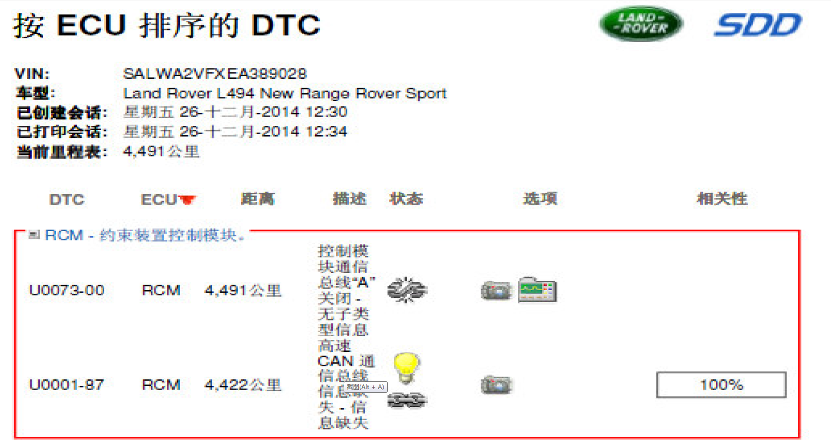

用SDD读取相关故障代码,以下是按ECU排序的故障代码:

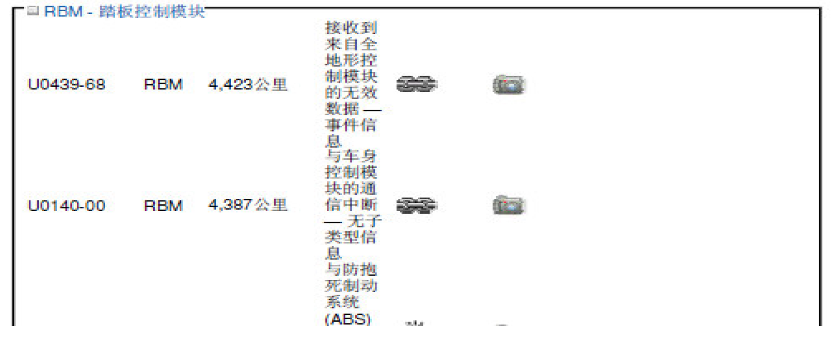

故障信息列表

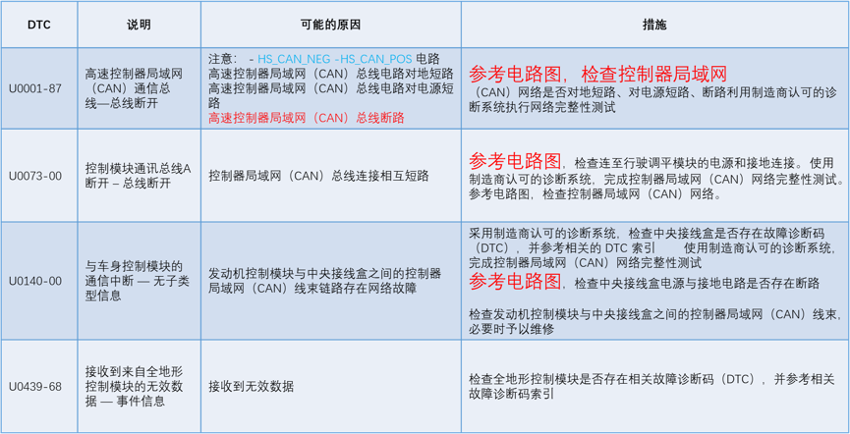

可能的故障原因及故障检修措施:


CAN bus - High speed - Chassis systems

留意列表中第一行的特别提示:

注意:-HS_CAN_NEG-HS_CAN_POS 电路 。

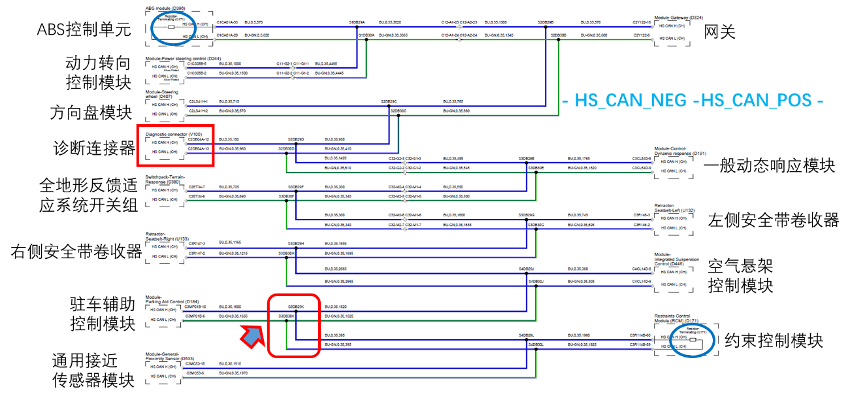

以下是和故障码相关联的CAN总线-高速-底盘系统线路图:



故障诊断过程


1、保存诊断结果后尝试清除故障代码,全部可以清除,说明故障是间歇性故障,即线路接触不良造成的故障。


2、根据HS_CAN_NEG-HS_CAN_POS线路图,用万用表电阻档测量诊断连接器12、13 号针脚的终端电阻为60Ω,说明线路目前处于正常状态,车辆静态时CAN-H与CAN-L之间没有短路也没有断路。

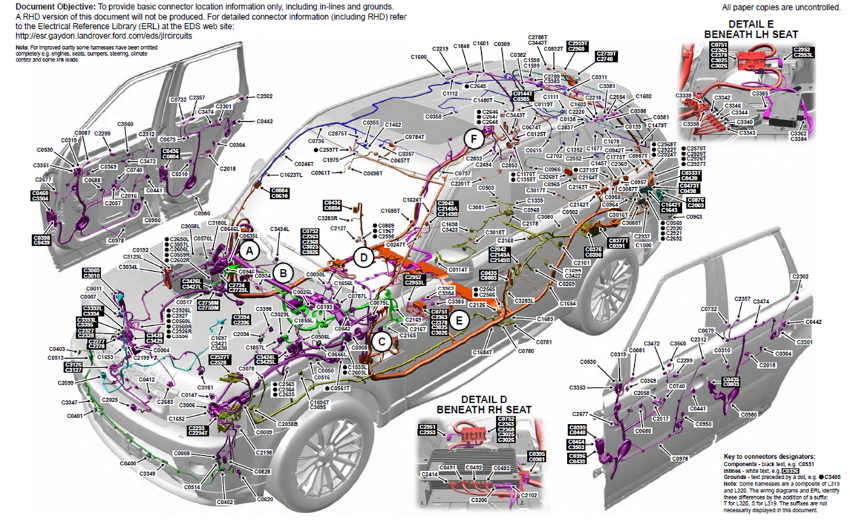

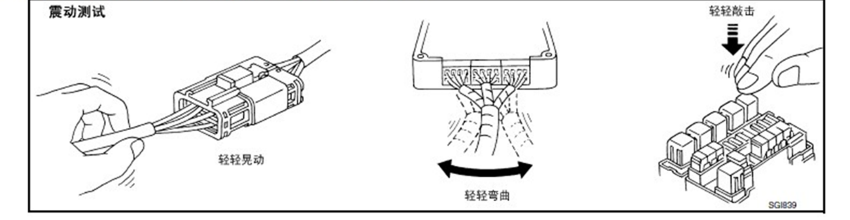

3、检修这类间歇性故障的方法比较麻烦,从前面的线路图可以看出,CAN bus - High speed - Chassis systems非常复杂,线路节点采用交接的方式而不是插接的方式,交接点非常零散,并没有集中在一点,查找故障的最直接的方法连接好万应表,对照线路布局图逐个摇晃交接点,看万用表阻值的变化。

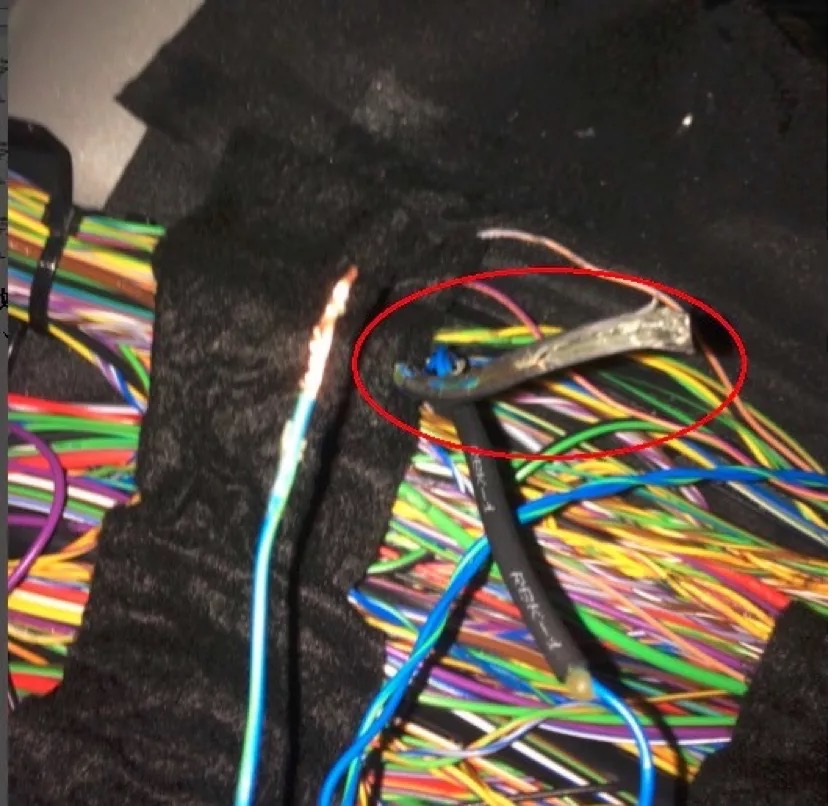

当摇动代号为S3DB29K的绞接点时,万用表阻值发生了改变,说明就是这个点接触不良,其中一个终端电阻就位于这个节点后面。

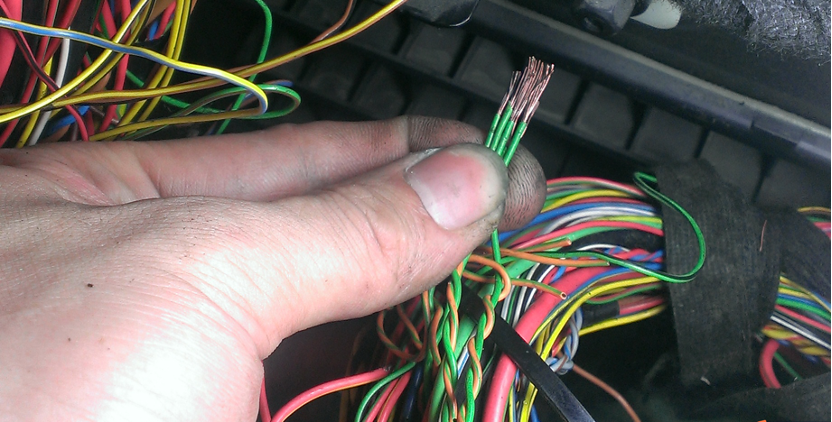

剥开线束,确保裸露铜线有足够长度,彻底处理铜线外层的氧化层。

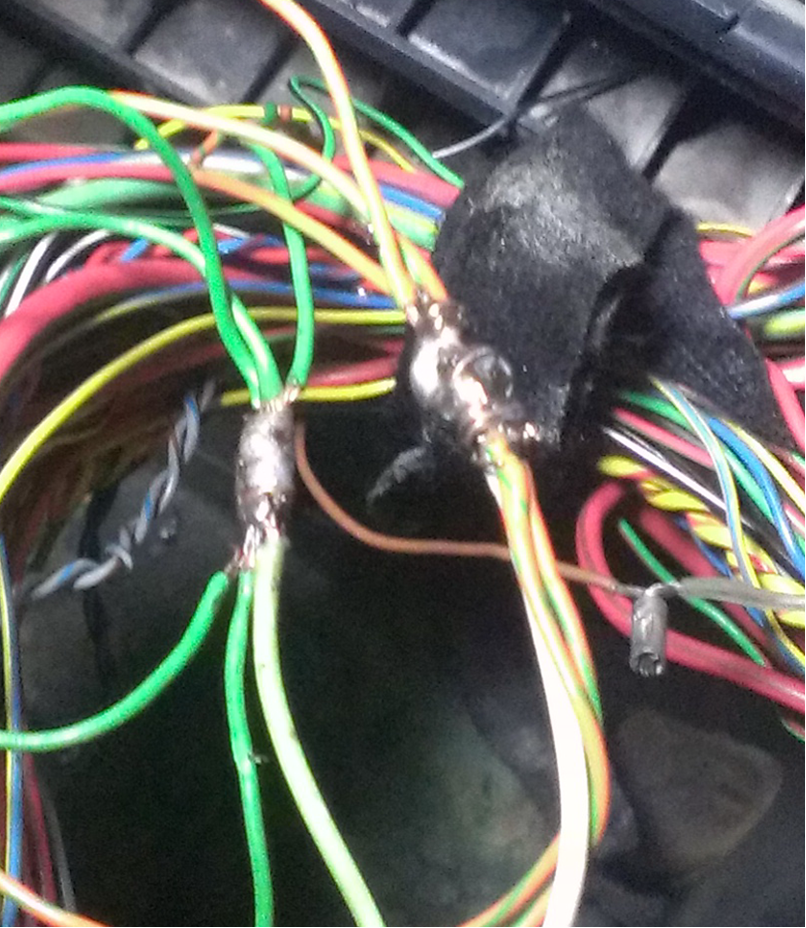

为了防止再次发生故障,线路采用焊接的方式确保万无一失。

特别提醒:当网线其中一条剪掉一定长度时,另一条务必剪去相同长度并进行可靠连接,确保两条网线长度相同,两条网线长度不同会使信号出现错误,从而发生一系列匪夷所思的故障。


维修后上路在各种路况下试车100余公里,故障未再出现,仪表故障灯不再点亮。
