开思小马课堂 | 宝马730加油未满就跳枪的故障检修

发布时间:2020-06-13

一辆行驶里程约21万km、搭载型号N52发动机、底盘型号F02的2010年宝马730轿车,车主反映:该车加油时,燃油箱还没加满,加油枪就跳枪了。


检查分析


根据车主的描述,维修技师分析:一般情况下,加油时,汽油的流动会产生汽油蒸气,当燃油箱内汽油蒸气含量超过一定标准时,加油枪就识别出燃油箱已满,然后自动停止加油,也就是所谓的跳枪。如果燃油箱还没加满,加油枪就自己跳枪,一般都是因燃油箱内汽油蒸气含量过大导致。

根据以上原理,维修技师首先想到的可疑故障点就是炭罐和炭罐电磁阀。一般情况下,汽油蒸气是由炭罐吸收,当炭罐内的汽油蒸汽含量达到饱和时,再由发动机控制单元控制炭罐电磁阀开启,将炭罐内的汽油蒸气经过管路和电磁阀,被进气管的真空吸入燃烧室进行燃烧,从而达到保持燃油箱压力稳定和环保的效果。


于是,维修技师连接专用故障诊断仪进行检查,但并未发现相关故障码,分析能导致燃油箱压力过高的原因,根据原理图列出以下可能存在的故障原因:

1、燃油箱加油管路上的单向阀损坏

2、活性炭罐堵塞,碳管电磁阀卡滞

3、燃油箱内部加注通风阀损坏

4、燃油箱内部燃油分离阀损坏

5、燃油箱内部通风管路堵塞

6、燃油箱外部通风管路堵塞

7、燃油箱内安全阀的单向阀卡滞

8、汽滤浮子,油箱存在碰撞痕迹

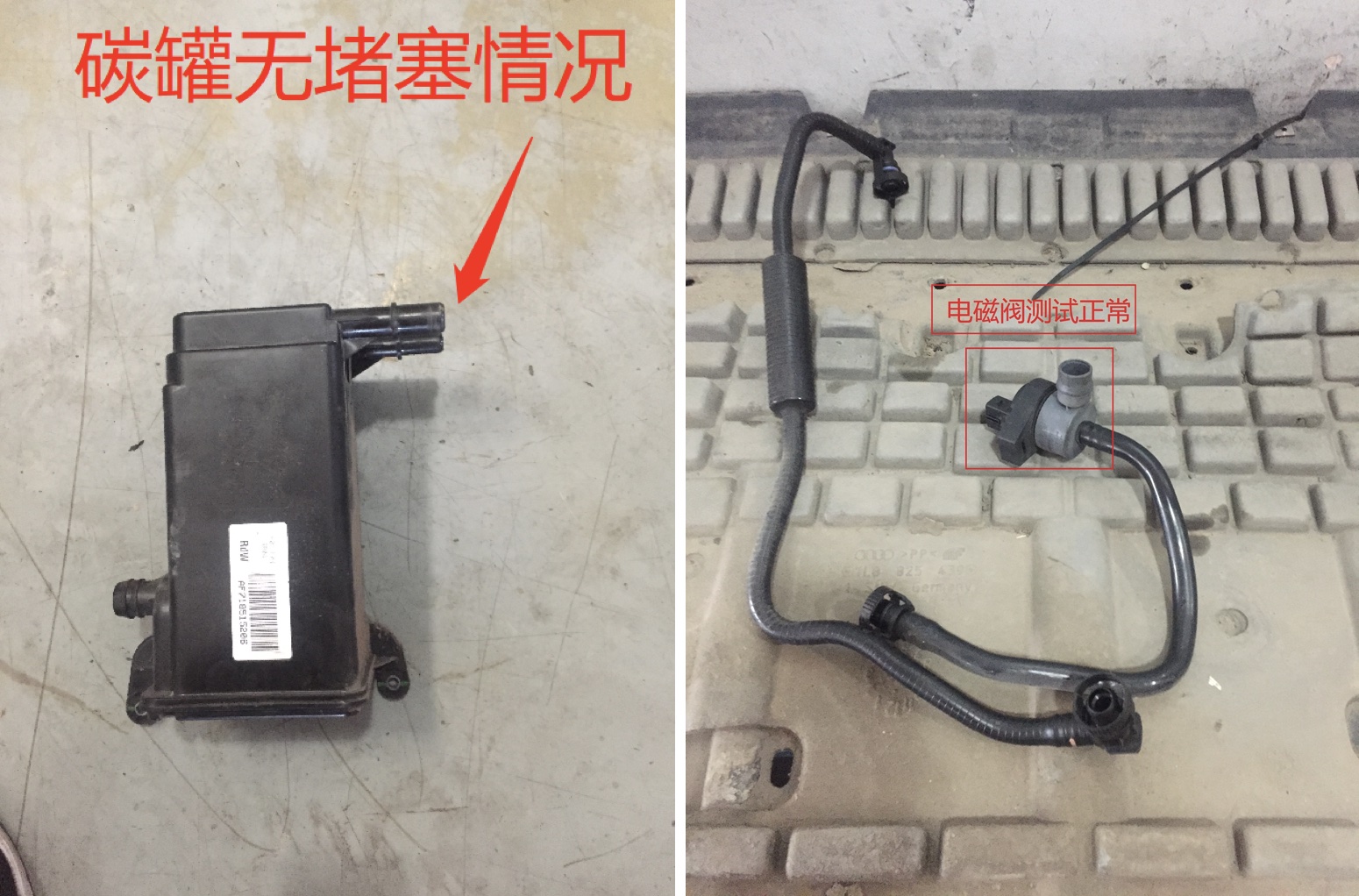

根据以上可能引起的故障原因,对每个部件逐步排查,检查碳罐、电磁阀、管路等后,均无异常,顿时让维修技师陷入困境。

与车主了解过程中,得知前一次也是因此故障,已更换了碳罐、油箱,现在也就行驶了7000多公里,中间加了10次油,难道油箱这么快就出现故障?

为了再次确认故障点,找来一台同年份的宝马730,将燃油供给系统的零部件(除油箱外)全部进行对调安装测试,安装完到油站进行加油时,故障还是依旧,加油到一半时出现跳枪。



通过以上检查,最终确认是油箱内部的问题,导致加油时内部无法排气导致跳枪;重新订购一个油箱安装后,故障消除。

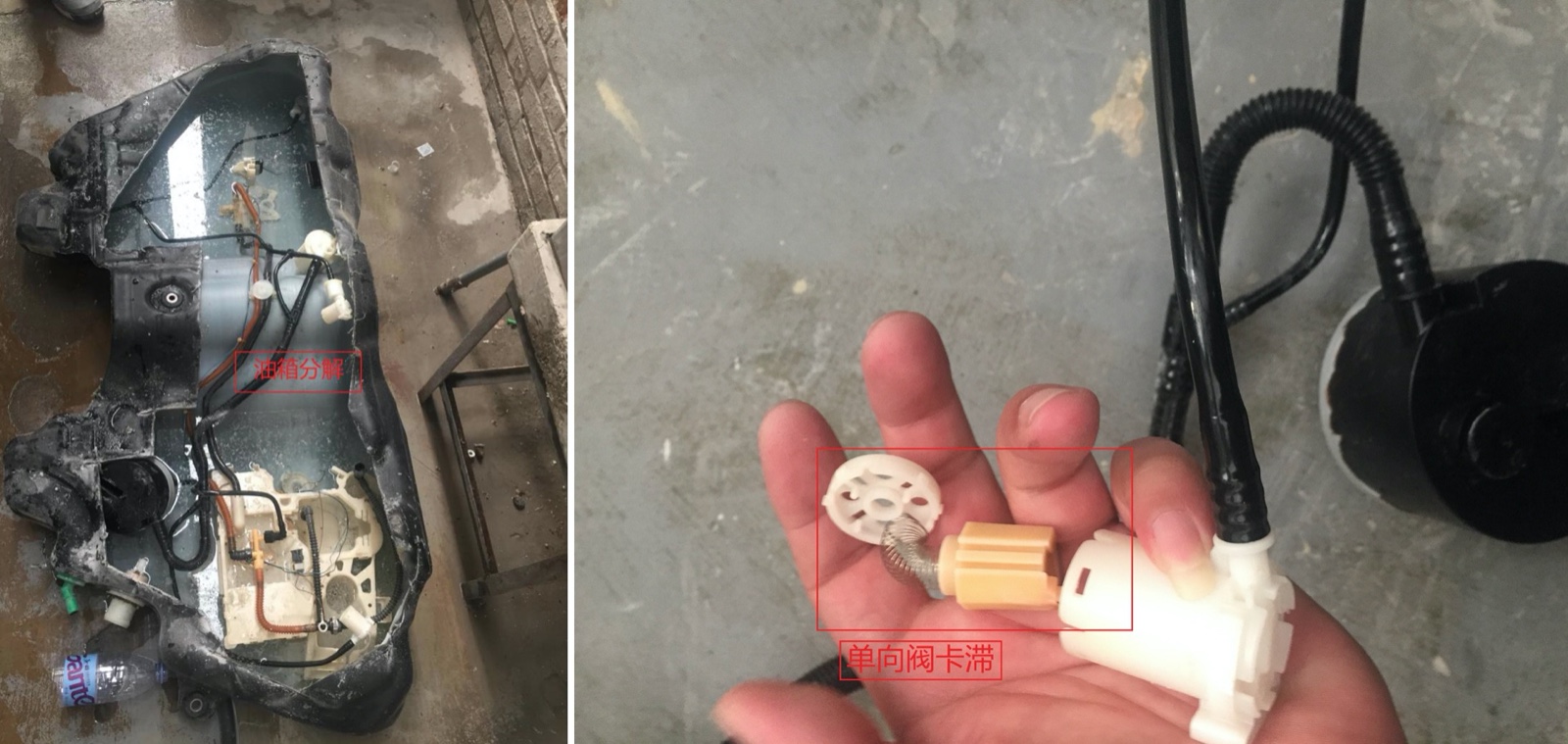

同时为了进一步验证故障,将油箱进行分解,发现内部的排气单向发出现卡滞。

总结:

车辆故障出现诊断困难时,是因为油箱刚更换没多久,又出现同样的故障现象,所以让维修技师在一开始的时候忽略了油箱的问题。但如果对整个燃油系统熟练于心的话,还是可以排除障碍顺利找到故障点。
